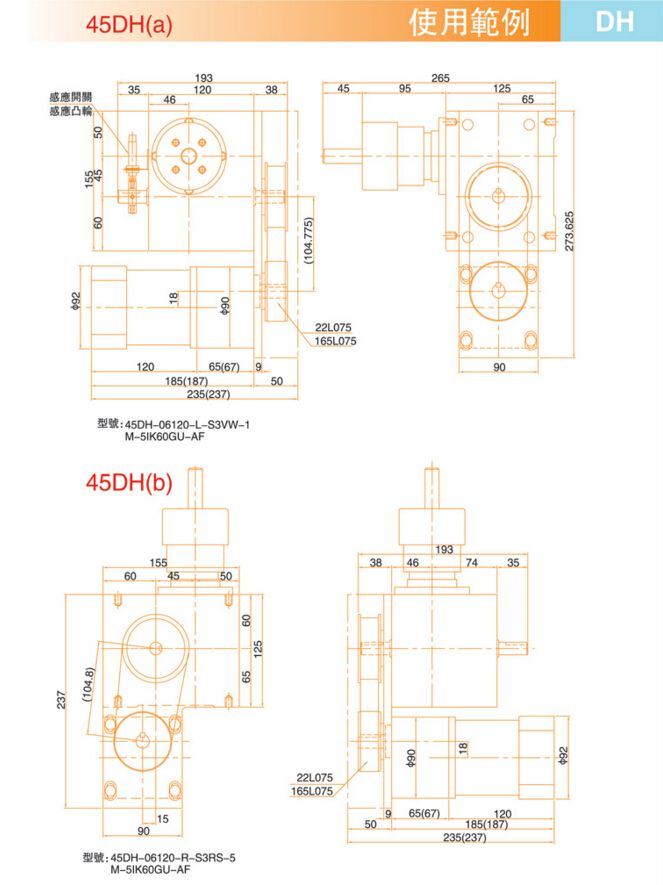

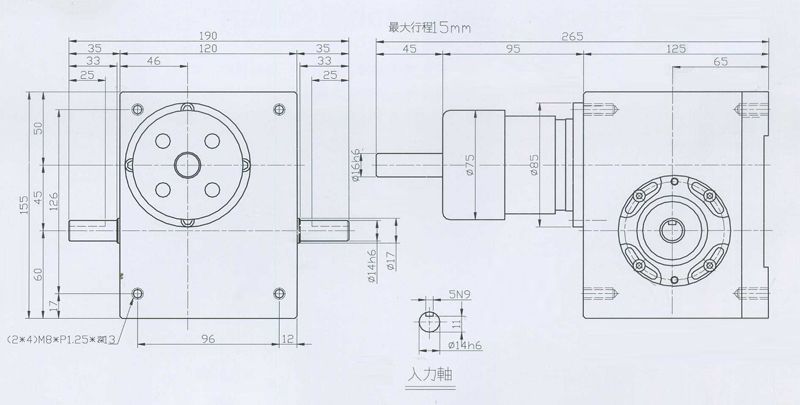

45DH升降搖擺型
項目 | 符號 | 單位 | 數值 |
出力軸容許徑向負荷 | C1 | Kgf | 5 |
出力軸容許軸向負荷 | C2 | Kgf | 9 |
出力軸容許力矩 | Ts | Kgf-m | 參考力矩表 |
入力軸容許徑向負荷 | C3 | Kgf | 60 |
入力軸大彎曲力矩 | C4 | Kgf | 45 |
入力軸大扭矩 | C5 | Kgf-m | 3.8 |
入力軸的GD2(注1） | C6 | Kgf-m2 | 3.9×10-4 |
定位分割精度 | sec. | ±30 | |
重量 | kg | 15 |
注：入力軸的GD2是在停留范圍內的數值
注2：C1至C5數值是達到安全系數=2時的數值
